一、產品介紹

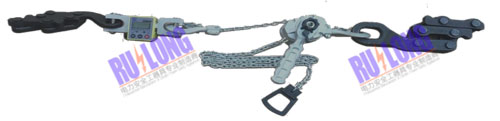

產品名稱：彈性吊索安裝儀

數顯式彈性吊索安裝儀，采用數顯式張力檢測裝置，直接讀取數據，精度高，操作簡單；整體鏈?zhǔn)浇Y(jié)構，緊線裝置配以手扳葫蘆，調節速度快，重量輕省時省力，適用接觸網彈性吊弦線夾安裝，能有效提高工作效率。

二、產品參數

名稱	規格	量程
彈吊卡線器	16-702	-
承力索卡線器	2T	-
張力顯示儀	-	5000N

三、產品使用方法

1. 首先將兩側卡線器分別卡在承力索和彈性吊索上，同時打開張力顯示儀。

2. 檢查彈性吊索卡線器、張力顯示儀、手扳葫蘆、承安葫蘆力索卡線器是否安裝齊全，確認手扳葫蘆鏈條是否沒有扭面，銷釘是否鎖緊，是否牢固安裝。

3. 然后用手扳葫蘆快速緊固彈性吊索，使張力儀表顯示的張力值接近設定要求。

4. 彈性吊索張力接近設定值時，調節微調裝置（微調范圍為正負300N），使張力值達到設定值，再將彈性吊索線夾按設計要求緊固好。

5. 彈吊線夾安裝完后，將手扳葫蘆棘輪的卡塊打向反側位置，旋動葫蘆把手將鏈條松開到合適長度，摘下彈性吊索安裝儀，再進行下一個彈性吊索安裝。

四、張力顯示儀產品說明

（一）產品特色

1、測量精準度達到最大容量的0.1%。

2、所有功能和單位清楚地顯示在帶白色背光的LCD上。

3、兩個可編程的設置點，方便用戶設置安全警告界限。

4、低功耗設計包裝1節標準2800mAh的18650鋰電池可連續使用50小時以上。

（二）主要技術指標

參照標準	JB/T5669
顯示	20mm 5位LCD
開機置零范圍	20%最大量程
手動置零范圍	4%最大量程
超載顯示	100%最大量程+9e
最大安全載荷	125%最大量程
極限載荷	400%最大量程
電池壽命	≥80hours
工作溫度	-10℃±40℃
工作濕度	≤85%RHunder  20℃

（三）注意事項：

如果操作失誤，可能會損壞吊索安裝儀或?qū)е聡?yán)重的事故。請在使用前仔細閱讀此說明書。

1、此吊索安裝儀設計時，已考慮其安全系數，但切記在使用時勿超過其最大量程（Cap.）最大量程已標示于吊索安裝儀面貼明顯處。若超載使用而曹正的任何損害，本公司將無法負責。

2、當?shù)跛靼惭b儀用做吊裝測試時，不要站在吊索安裝儀的正下方。保持一定距離。不要在強風或強烈震動環境下測試，否則會影響精確度數。

3、不要再溫度劇烈變化的環境中使用吊索安裝儀，否則會影響精度。

4、請定期每三個月檢查吊索安裝儀及其他零件（開口銷，螺絲）是否有松動、變形、龜裂等現象，如有發現任何異樣，請立刻停止使用并送回經銷處，維修更換零件，以確保安全。

5、若長時間不使用吊索安裝儀時，為確保吊索安裝儀本體之壽命，請定期更換電池，并且于使用前檢查電池。

6、請不要自行拆卸和維修吊索安裝儀，遇吊索安裝儀有問題時，請及時與本公司聯系。

7、當顯示屏幕閃爍時，標示吊索安裝儀電池需更換，當屏幕閃爍后，未及時更換電池，則吊索安裝儀將工作大約半小時后自動切斷電源。

8、當被檢測吊索拉力超過吊索安裝儀最大量程時，字幕閃爍顯示“OL”，直至被測試量恢復正常，為保證吊索安裝儀的使用安全，嚴禁超載作業。
